چطور بهترین شیلنگ ویبراتور بتن را انتخاب کنیم؟ رازهایی که فروشندهها نمیگویند!
به گزارش اقتصاد معاصر؛ بتنریزی یکی از حساسترین مراحل در ساختوساز است و استحکام نهایی سازه به طور مستقیم به کیفیت بتن و نحوه اجرای آن بستگی دارد. حتی اگر از بهترین عیار بتن استفاده کنید، وجود حبابهای هوا در لایههای زیرین میتواند منجر به ایجاد تخلخل، کاهش مقاومت فشاری و در نهایت کرمو شدن بتن شود. برای جلوگیری از این مشکلات و دستیابی به یک بافت همگن و متراکم، استفاده از تجهیزات ویبراسیون ضروری است. در این میان، شیلنگ ویبراتور بتن به عنوان رابط اصلی انتقال نیروی مکانیکی به عمق بتن، نقشی حیاتی ایفا میکند.
انتخاب صحیح شیلنگ ویبره ، فراتر از یک خرید ساده ابزارآلات است؛ زیرا این ابزار باید متناسب با حجم پروژه، نوع بتنریزی و نیروی محرکه موجود انتخاب شود. مهندسان و پیمانکاران حرفهای میدانند که استفاده از یک شیلنگ با قطر یا طول نامناسب، نه تنها فرآیند بتنریزی را با مشکل مواجه میکند، بلکه میتواند به قالبها و آرماتورها نیز آسیب برساند. در این راهنمای خرید شیلنگ ویبراتور بتن، تمام جنبههای فنی، انواع مدلها و نکات کلیدی که برای یک خرید هوشمندانه نیاز دارید را بررسی خواهیم کرد تا با اطمینان کامل بهترین گزینه را انتخاب کنید.
شیلنگ ویبراتور بتن چیست و چرا اهمیت دارد؟

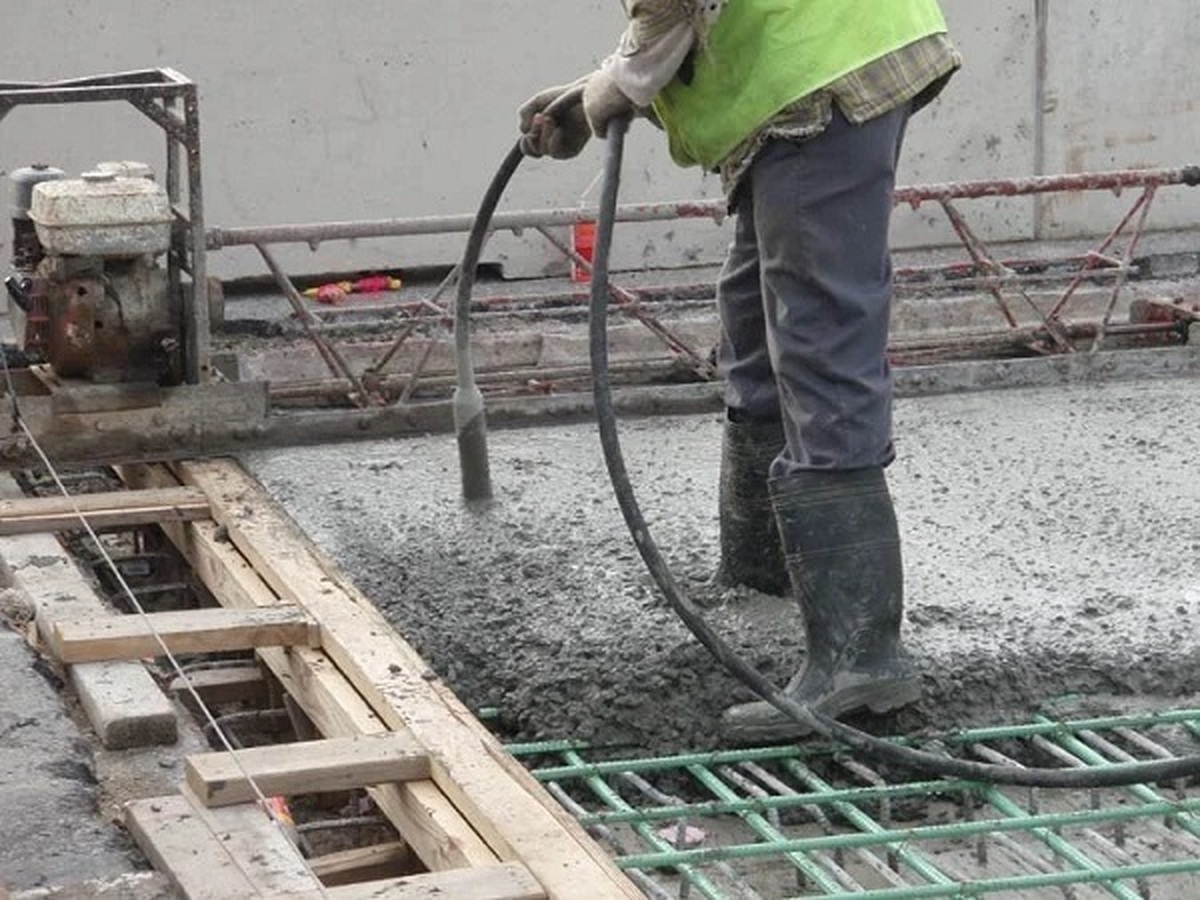

شیلنگ ویبره بتن یک ابزار انتقال نیرو است که وظیفه دارد انرژی دورانی تولید شده توسط موتور (مولد قدرت) را به ارتعاشات مکانیکی در سر شیلنگ یا همان «پوکر» تبدیل کند. این ارتعاشات با فرکانس بالا به داخل مخلوط بتن خیس منتقل میشوند. هدف اصلی این فرآیند، حذف حبابهای هوای محبوس شده در بتن است که در حین اختلاط و انتقال به وجود آمدهاند. بدون استفاده از این ابزار، بتن پس از خشک شدن دارای حفرههای ریز و درشت خواهد بود که نفوذپذیری آن را در برابر آب و مواد شیمیایی افزایش داده و عمر سازه را کاهش میدهد.
اهمیت ویبره کردن بتن زمانی مشخص میشود که بدانیم وجود تنها ۵ درصد هوای اضافی در بتن میتواند تا ۳۰ درصد از مقاومت نهایی آن بکاهد. شیلنگ ویبراتور با ایجاد لرزش، اصطکاک داخلی بین ذرات سنگدانه و سیمان را کاهش داده و باعث میشود بتن به صورت سیالتر عمل کرده و تمام زوایای قالب و فواصل بین میلگردها را به خوبی پر کند. بنابراین، شیلنگ ویبراتور تنها یک ابزار جانبی نیست، بلکه ضامن کیفیت، دوام و ایمنی سازه بتنی محسوب میشود و انتخاب مدل مناسب آن تاثیر مستقیمی بر خروجی نهایی پروژه دارد.
انواع شیلنگ ویبراتور بتن بر اساس مکانیسم عملکرد
شناخت انواع شیلنگ ویبراتور اولین قدم در خرید صحیح است، زیرا هر مدل برای شرایط کاری و منابع انرژی خاصی طراحی شده است. بازار تجهیزات ساختمانی تنوع زیادی از این محصولات را ارائه میدهد که بر اساس نوع اتصال به موتور و نحوه تولید ارتعاش دستهبندی میشوند. انتخاب اشتباه در این مرحله میتواند منجر به ناکارآمدی در پروژه یا هدر رفتن بودجه شود.
در پروژههای عمرانی معمولاً با سه دسته اصلی از شیلنگها روبرو هستیم: مکانیکی، برقی و بادی (پنوماتیک). با این حال، در ساختوسازهای شهری و صنعتی ایران، مدلهای مکانیکی و برقی بیشترین کاربرد را دارند. تفاوت اصلی این مدلها در نحوه دریافت نیرو و انتقال آن به پوکر است. در ادامه، پرکاربردترین انواع شیلنگ ویبراتور را با جزئیات فنی بررسی میکنیم.
شیلنگ ویبراتور مکانیکی
این مدل رایجترین و پرکاربردترین نوع شیلنگ در پروژههای متوسط تا بزرگ است که نیروی خود را از یک موتور بنزینی، دیزلی یا برقی جداگانه دریافت میکند. ساختار آن شامل یک فنر داخلی (شفت) است که درون یک پوسته محافظ میچرخد و نیرو را به پوکر منتقل میکند. قدرت بالا، تنوع در سایز پوکر و قابلیت استفاده در مکانهایی که دسترسی به برق وجود ندارد (با استفاده از موتور بنزینی)، از مهمترین مزایای این نوع شیلنگ محسوب میشود. این شیلنگها برای بتنریزیهای سنگین مانند فونداسیونها و سقفهای وسیع گزینهای ایدهآل هستند.
شیلنگ ویبراتور برقی (کانورتوری و پرتابل)
شیلنگهای برقی خود به دو دسته تقسیم میشوند: مدلهای متصل به کانورتور و مدلهای پرتابل. در مدلهای حرفهای و فرکانس بالا، یک موتور الکتریکی کوچک درون خودِ پوکر قرار دارد و برق از طریق کابل به آن میرسد که بازدهی بسیار بالایی دارد. اما مدلهای پرتابل که در بازار ایران بسیار محبوب شدهاند، دارای یک موتور برقی کوچک و سبک در انتهای شیلنگ هستند که مستقیماً به برق شهری وصل میشود. این مدلها برای پروژههای کوچک، ستونریزیهای محدود و فضاهای بسته که دود موتور بنزینی خطرناک است، بسیار مناسب هستند، اما قدرت ضربه مدلهای مکانیکی سنگین را ندارند.
شیلنگ ویبراتور دریلی
شیلنگ ویبره دریلی برای کارهای بسیار کوچک و لکهگیری طراحی شده است. شیلنگ ویبره دریلی ساختاری سبک دارد و نیروی محرکه آن توسط یک دریل برقی قدرتمند تامین میشود. حمل و نقل بسیار آسان و قیمت پایین از ویژگیهای بارز آن است. با این حال، به دلیل قدرت محدود و قطر کم پوکر، نباید از آن برای بتنریزیهای حجیم یا مداوم استفاده کرد، زیرا فشار بیش از حد به موتور دریل وارد شده و تراکم بتن نیز به خوبی انجام نمیشود.
اجزای اصلی و ساختار فنی شیلنگ ویبراتور
برای درک بهتر کیفیت شیلنگ ویبراتور، باید با اجزای داخلی آن آشنا باشید، زیرا تفاوت کیفیت برندهای مختلف اغلب در جزئیات این قطعات نهفته است. یک شیلنگ ویبراتور از سه بخش اصلی تشکیل شده است که هماهنگی عملکرد آنها منجر به ایجاد ارتعاش مطلوب میشود. خرابی یا کیفیت پایین هر یک از این اجزا میتواند کل عملیات ویبراسیون را مختل کند.
کیفیت مواد اولیه به کار رفته در ساخت شفت، پوسته و پوکر تعیینکننده عمر مفید دستگاه است. در شیلنگهای باکیفیت، از آلیاژهای مقاوم در برابر سایش و حرارت استفاده میشود تا در اثر اصطکاک مداوم و ضربات وارده، دچار خرابی زودرس نشوند. در ادامه اجزای اصلی را تشریح میکنیم.
پوکر (Vibrator Head)
پوکر یا همان سرِ شیلنگ، قطعهای است که مستقیماً داخل بتن فرو میرود و با ایجاد ارتعاش، عملیات تراکم را انجام میدهد. داخل پوکر یک قطعه خارج از مرکز (لنگ) وجود دارد که با چرخش خود، ضربه تولید میکند. پوسته پوکر باید از فولاد آلیاژی سختکاری شده باشد تا در برابر سایش شدید ناشی از برخورد با سنگدانههای بتن مقاومت کند. کیفیت بلبرینگهای داخلی پوکر نیز بسیار حیاتی است، زیرا باید تحمل دور بالا و حرارت زیاد را داشته باشند.
فنر و شفت داخلی
فنر یا شفت انعطافپذیر، وظیفه انتقال نیروی چرخشی از موتور به پوکر را بر عهده دارد. این فنر معمولاً از فولاد پرکربن ساخته میشود تا در عین انعطافپذیری، مقاومت پیچشی بالایی داشته باشد. کیفیت بافت سیمها و نحوه تابیده شدن آنها در طول عمر شیلنگ تاثیرگذار است. پارگی فنر یکی از شایعترین خرابیها در شیلنگهای بیکیفیت است که معمولاً ناشی از استفاده از فولاد نامرغوب یا خشک بودن شفت رخ میدهد.
هوزینگ یا پوسته محافظ
هوزینگ لایه بیرونی شیلنگ است که از فنر داخلی در برابر آسیبهای محیطی، رطوبت و بتن محافظت میکند. این پوسته معمولاً از چندین لایه لاستیک مقاوم و توریهای فلزی تقویتکننده (Armored) تشکیل شده است. یک هوزینگ باکیفیت باید در برابر سایش، کشش و پارگی مقاوم باشد و در عین حال انعطافپذیری خود را حفظ کند تا اپراتور بتواند به راحتی شیلنگ را در بتن جابجا کند.
راهنمای انتخاب قطر پوکر مناسب برای پروژه
یکی از چالشبرانگیزترین مراحل خرید، انتخاب سایز یا قطر پوکر است. قطر پوکر تعیینکننده دامنه نوسان و شعاع اثرگذاری ویبراتور در بتن است. انتخاب قطر نامناسب میتواند دو مشکل ایجاد کند: اگر قطر کم باشد، شعاع اثر کم بوده و سرعت کار به شدت پایین میآید؛ و اگر قطر بیش از حد زیاد باشد، ممکن است پوکر بین شبکههای میلگرد گیر کرده یا به آنها آسیب برساند.
مهندسان ناظر همواره تاکید دارند که قطر پوکر باید متناسب با فواصل آرماتوربندی و ابعاد قالب انتخاب شود. به عنوان یک قاعده کلی، پوکر باید بتواند به راحتی از میان شبکه میلگردها عبور کند و فاصله آن تا میلگردها حفظ شود. برای تسهیل در انتخاب، جدول زیر راهنمای دقیقی برای انتخاب سایز پوکر بر اساس نوع المان سازهای ارائه میدهد.
| نوع سازه و کاربرد | قطر پوکر پیشنهادی (میلیمتر) | توضیحات فنی |
|---|---|---|
| ستونها و دیوارهای برشی باریک | ۱ تا ۱.۵ اینچ (۲۵ تا ۳۸ مم) | مناسب برای تراکم شبکه میلگرد فشرده و جلوگیری از گیر کردن پوکر. |
| تیرها، دالهای نازک و ستونهای متوسط | ۱.۵ تا ۲ اینچ (۳۸ تا ۵۰ مم) | پرکاربردترین سایز برای اکثر سازههای مسکونی متعارف. |
| فونداسیون، دالهای ضخیم و دیوارهای حائل | ۲ تا ۲.۵ اینچ (۵۰ تا ۶۳ مم) | قدرت ضربه بالا برای حجم زیاد بتن و افزایش سرعت کار. |
| سدسازی، پایههای پل و پروژههای حجیم | ۳ اینچ به بالا (۷۵ مم و بیشتر) | مخصوص بتنریزیهای حجیم با سنگدانههای درشت. |
راهنمای انتخاب طول مناسب شیلنگ
طول شیلنگ ویبراتور باید به گونهای انتخاب شود که اپراتور بتواند بدون خم کردن بیش از حد شیلنگ یا کشیدن موتور، به پایینترین نقطه قالب دسترسی داشته باشد. شیلنگهای کوتاه در ستونهای مرتفع کارایی ندارند و شیلنگهای بسیار بلند نیز باعث افت توان موتور و استهلاک بیشتر فنر داخلی میشوند. بنابراین، ایجاد تعادل بین دسترسی و کارایی موتور ضروری است.
بهترین روش برای تعیین طول مناسب، اندازهگیری ارتفاع عمیقترین بخش بتنریزی به اضافه یک متر فاصله تا محل استقرار موتور است. استانداردترین طولها در بازار ایران ۶ متر و ۹ متر برای شیلنگهای مکانیکی هستند، اما طولهای کوتاهتر نیز برای کاربردهای خاص وجود دارند.
شیلنگهای کوتاه (۲ تا ۴ متر)
این طول شیلنگ معمولاً برای ویبره کردن سقفها، تیرها، کفسازیها و تولید قطعات پیشساخته بتنی (مانند بلوک و جدول) استفاده میشود. در این موارد عمق بتن کم است و نیازی به نفوذ عمیق نیست. استفاده از شیلنگ کوتاه باعث انتقال بهتر نیرو و کاهش استهلاک دستگاه میشود.
شیلنگهای بلند (۶ متر و بیشتر)
برای بتنریزی ستونها، دیوارهای برشی مرتفع و فونداسیونهای عمیق، استفاده از شیلنگهای ۶ متری الزامی است. در پروژههایی که دسترسی به محل بتنریزی دشوار است یا موتور باید در فاصله دورتری قرار گیرد، شیلنگهای ۹ متری یا بیشتر نیز استفاده میشوند، اما باید توجه داشت که با افزایش طول شیلنگ، افت اصطکاکی داخل فنر افزایش مییابد و ممکن است قدرت ضربه پوکر کمی کاهش پیدا کند.
مهمترین فاکتورهای تشخیص کیفیت هنگام خرید
هنگام مراجعه به بازار برای خرید شیلنگ ویبره بتن ریزی، ظاهر محصولات ممکن است بسیار شبیه به هم باشد، اما عملکرد آنها در شرایط سخت کارگاهی تفاوتهای فاحشی دارد. یک خریدار هوشمند باید بداند دقیقاً به چه نکاتی توجه کند تا محصولی بادوام تهیه نماید. کیفیت اتصالات و نحوه مونتاژ قطعات، شاخصهای مهمی برای ارزیابی محصول هستند.
علاوه بر برند، جزئیات فنی ساخت نیز باید مورد بررسی قرار گیرد. شیلنگهایی که دارای استانداردهای صنعتی هستند و از متریال درجه یک استفاده میکنند، در درازمدت هزینههای تعمیر و نگهداری را به شدت کاهش میدهند. در زیر فاکتورهای اساسی برای ارزیابی کیفیت آورده شده است.
کیفیت کوپلینگ و اتصالات
محل اتصال شیلنگ به موتور (کوپلینگ) باید دقیقاً با استاندارد موتور شما (معمولاً دوشاخه، سهشاخه یا ششگوش) همخوانی داشته باشد. کوپلینگهای باکیفیت از جنس فولاد سخت هستند و هرز نمیشوند. لق بودن کوپلینگ باعث آسیب دیدن شفت خروجی موتور و شفت شیلنگ میشود.
انعطافپذیری و مقاومت هوزینگ
پوسته شیلنگ را با دست لمس کنید و خم نمایید. هوزینگ باید انعطافپذیر باشد اما نه آنقدر نرم که با کشیده شدن روی میلگرد پاره شود، و نه آنقدر خشک که ترک بخورد. وجود لایههای تقویتکننده فلزی در زیر روکش لاستیکی یک مزیت بزرگ برای دوام در برابر لگدمال شدن و کشش است.
دمای پوکر در حین کار
اگر امکان تست وجود دارد، به دمای پوکر توجه کنید. پوکر نباید در مدت زمان کوتاه بیش از حد داغ شود. داغ شدن سریع نشانه اصطکاک داخلی زیاد، کیفیت پایین بلبرینگها یا عدم وجود روغنکاری مناسب در سیستم لنگ است که عمر پوکر را به شدت کاهش میدهد.
خدمات پس از فروش و تامین قطعات
شیلنگ ویبراتور یک قطعه مصرفی است و دیر یا زود نیاز به تعمیر یا تعویض قطعاتی مانند فنر و پوکر پیدا میکند. برندی را انتخاب کنید که قطعات یدکی آن (مثل فنر داخلی و کاسه نمد) به وفور در بازار موجود باشد. خرید برندهای متفرقه که قطعاتشان پیدا نمیشود، در نهایت منجر به دور انداختن کل شیلنگ خواهد شد.
اشتباهات رایج که باید از آنها پرهیز کنید
بسیاری از خریداران و حتی پیمانکاران باسابقه، گاهی مرتکب اشتباهاتی در خرید میشوند که منجر به خسارت مالی و کاهش کیفیت بتن میشود. آگاهی از این اشتباهات به شما کمک میکند تا از هزینههای اضافی جلوگیری کنید. تمرکز صرف بر قیمت پایین، یکی از بزرگترین دامهای خرید تجهیزات صنعتی است.
یکی دیگر از اشتباهات رایج، عدم تطابق توان موتور با سایز شیلنگ است. هر موتوری توانایی چرخاندن هر سایز پوکری را ندارد. در ادامه به بررسی دقیقتر این اشتباهات میپردازیم.
انتخاب پوکر بزرگ برای تسریع کار
برخی تصور میکنند با خرید بزرگترین سایز پوکر (مثلاً ۳ اینچ برای ستون معمولی) میتوانند کار را سریعتر تمام کنند. این کار باعث گیر کردن پوکر بین میلگردها، جداشدگی دانهبندی بتن (Segregation) و آسیب به قالب میشود. همیشه سایز پوکر را بر اساس تراکم میلگرد انتخاب کنید، نه سرعت کار.
استفاده از شیلنگ با موتور ضعیف
اتصال یک شیلنگ با پوکر ۶۰ یا ۷۰ میلیمتری به یک موتور بنزینی ۵ اسب بخار ضعیف یا موتور برقی کمتوان، اشتباه است. موتور زور کافی برای چرخاندن لنگ سنگین پوکر را نخواهد داشت که منجر به کاهش فرکانس لرزش، داغ شدن موتور و در نهایت سوختن آن میشود.
خرید شیلنگهای بسیار ارزان و بینام
شیلنگهای بیکیفیت چینی با قیمتهای بسیار پایین در بازار فراوان هستند. این شیلنگها معمولاً دارای فنرهای خشک و شکننده هستند که در اولین فشار کاری پاره میشوند. همچنین، آببندی ضعیف پوکر باعث نفوذ شیره بتن به داخل و قفل شدن بلبرینگها میشود. هزینه تعمیر مداوم این شیلنگها در کوتاه مدت از قیمت خرید یک شیلنگ باکیفیت بیشتر خواهد شد.
جمعبندی و توصیه نهایی
خرید شیلنگ ویبراتور بتن یک سرمایهگذاری مستقیم بر روی ایمنی و کیفیت سازه است. در این راهنمای خرید، دریافتیم که باید نوع شیلنگ (مکانیکی یا برقی) را بر اساس منبع نیرو و حجم پروژه انتخاب کرد. همچنین اهمیت انتخاب صحیح قطر پوکر متناسب با تراکم میلگرد و انتخاب طول مناسب برای دسترسی آسان به نقاط مختلف بتنریزی مورد تاکید قرار گرفت. به یاد داشته باشید که کیفیت اتصالات، انعطافپذیری هوزینگ و اعتبار برند، فاکتورهایی هستند که نباید فدای قیمت پایین شوند.
به عنوان توصیه نهایی، اگر پیمانکار حرفهای هستید و پروژههای متعدد دارید، حتماً از برندهای شناخته شده با پوکر ضدسایش و شفت تقویت شده استفاده کنید. برای پروژههای کوچک و موردی، شیلنگهای برقی پرتابل یا مکانیکیهای میانرده میتوانند گزینههای اقتصادی و کارآمدی باشند. همیشه پیش از خرید، از موجود بودن قطعات یدکی مدل انتخابی اطمینان حاصل کنید تا در صورت بروز خرابی، پروژه شما متوقف نشود.
